Với góc lắp đặt có thể điều chỉnh và nhiều tùy chọn đế khác nhau, Hệ thống giá đỡ PV mái bằng năng lượng mặt trời C&D Emerging Energy Được ứng dụng rộng rãi trong các lĩnh vực dân dụng, thương mại và tiện ích. Với thiết kế độc đáo và phụ kiện lắp ráp sẵn,hệ thống lắp đặt tấm pin mặt trời trên mái nhà bằng phẳng Sẽ tiết kiệm rất nhiều thời gian lắp đặt và không gian vận chuyển. Không chỉ sử dụng được trên mái bằng, mà còn có thể áp dụng cho các hệ thống năng lượng mặt trời lắp đặt trên mặt đất.
| Địa điểm dự án: Đất trống | Sự thành lập: Đế vít hoặc đế bê tông |
| Góc nghiêng: 0-60° | Tải trọng gió: ≤60m/s |
| Tải trọng tuyết: ≤2500mm | Mô-đun áp dụng: Có khung hoặc không khung |
| Định hướng học phần:Phong cảnh hoặc Chân dung | Nguồn gốc sản phẩm: Trung Quốc |
Hệ thống giá đỡ pin mặt trời mái bằng này được thiết kế cho mái bằng bê tông và mái bằng kim loại/thép. Nó sử dụng phương pháp lắp đặt không cần khoan, có trọng lượng để cố định các mô-đun PV theo hướng dọc hoặc ngang.
Hệ thống này tương thích với các mô-đun có kích thước 1650–2384 mm × 990–1303 mm (phạm vi mô-đun có khung/không khung tiêu chuẩn), với độ dày khung từ 30–50 mm. Góc lắp đặt có sẵn là 0°–60°, cố định hoặc có thể điều chỉnh. Cấu trúc chính được làm từ hợp kim nhôm AL6005-T5 và thép không gỉ SUS304 với lớp mạ kẽm nhúng nóng (≥80 μm) trên các bộ phận thép và lớp anot hóa (≥10 μm) trên các bộ phận nhôm.
Chân đỡ được làm từ vật liệu AL6005-T5 và được giao ở mức độ lắp ráp sẵn cao nhất, sẵn sàng để lắp đặt tại công trường. Được tối ưu hóa bởi các kỹ sư giàu kinh nghiệm, thiết kế có thể được cung cấp với các loại khớp nối khác nhau để phù hợp với các điều kiện công trường khác nhau. Sản phẩm có sẵn với móng vít hoặc móng bê tông, và cho phép độ nghiêng và chiều cao thay đổi, mang lại sự linh hoạt hơn trong thiết kế nhà máy.
| Kiểm tra dự án | Khả năng tương thích sản phẩm | Hướng dẫn lựa chọn |
|---|---|---|
| Kết cấu mái | Mái bằng bê tông đổ tại chỗ và mái bằng thép/kim loại định hình. | Chỉ sử dụng hệ thống này ở những nơi mà đế lắp đặt có thể được đỡ và cố định theo đúng các yêu cầu đã quy định. |
| Vật liệu lợp mái | Bê tông trần, màng chống thấm hoặc tấm tôn lợp sóng/có rãnh. | Hãy chọn giao diện mái được thiết kế dành riêng cho loại vật liệu lợp mái của bạn. Các loại vật liệu lợp mái không được liệt kê cần được đánh giá riêng. |
| Độ dốc mái nhà | 0°–5° (mái bằng/mái dốc thấp); các phần mái bằng nghiêng sẽ được đánh giá theo yêu cầu. | Các mái nhà nằm ngoài phạm vi này yêu cầu cấu hình lắp đặt khác. |
| Phương pháp sửa chữa | Lắp đặt có lớp đệm bằng khối bê tông hoặc sỏi, không cần khoan xuyên mái. | Hãy xác nhận rằng việc lắp đặt hệ thống đối trọng được cho phép đối với cấu trúc mái nhà của bạn và đáp ứng các quy định địa phương. |
| Kích thước mô-đun | 1650–2384 mm (Dài) × 990–1303 mm (Rộng), phù hợp cho các mô-đun có khung và không khung | Các mô-đun nằm ngoài phạm vi kích thước này cần một giải pháp lắp đặt tùy chỉnh. |
| Độ dày khung mô-đun | Độ dày khung 30–50 mm | Chọn loại kẹp phù hợp với độ dày khung mô-đun và các vùng kẹp đã được phê duyệt. |
| Mô-đun không khung | Được hỗ trợ bởi bộ kẹp không khung chuyên dụng. | Các mô-đun không khung yêu cầu phần cứng lắp đặt tương thích được thiết kế cho việc lắp đặt không khung. |
| Định hướng mô-đun | Lắp đặt theo chiều dọc hoặc chiều ngang | Chọn bố cục đường ray và số lượng linh kiện tương ứng theo hướng lắp đặt mô-đun. |
| Góc lắp đặt | Góc từ 0° đến 60°, cấu hình góc cố định hoặc có thể điều chỉnh. | Chọn cấu trúc đỡ phù hợp dựa trên góc nghiêng yêu cầu. |
| Khả năng chịu tải của mái | Trọng lượng hệ thống thay đổi tùy thuộc vào số lượng mô-đun và chiều dài đường ray; lượng vật liệu đối trọng được tính toán dựa trên sức gió, tải trọng tuyết và khả năng chịu tải của mái nhà tại công trình. | Đánh giá toàn bộ hệ thống, bao gồm các mô-đun, cấu trúc lắp đặt và đối trọng, dựa trên khả năng chịu tải của mái nhà. |
| Điều kiện gió và tuyết | Được thiết kế cho tốc độ gió lên đến 60 m/s và tải trọng tuyết lên đến ≤2500mm (có thể tính toán cụ thể cho từng địa điểm). | Chỉ sử dụng cấu hình tiêu chuẩn trong phạm vi giới hạn thiết kế đã được ghi chép. |
| Yêu cầu của bạn | Cấu hình được đề xuất | Những điều cần kiểm tra trước khi đặt hàng |
|---|---|---|
| Cài đặt mô-đun dọc | Bộ khung tranh chân dung | Xác nhận kích thước mô-đun, khoảng cách giữa các thanh ray và vị trí kẹp đã được phê duyệt. |
| Lắp đặt mô-đun cảnh quan | Bộ lắp ráp đường ray cảnh quan | Xác nhận kích thước mô-đun, khoảng cách giữa các giá đỡ và vị trí kẹp đã được phê duyệt. |
| Góc nghiêng mô-đun yêu cầu: 0°–60° | Bộ giá đỡ góc cố định hoặc góc điều chỉnh được | Kiểm tra chiều cao giá đỡ phía sau, khoảng cách giữa các hàng và khả năng chịu tải của kết cấu. |

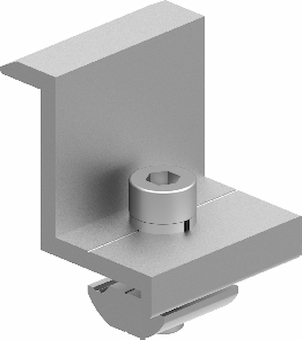

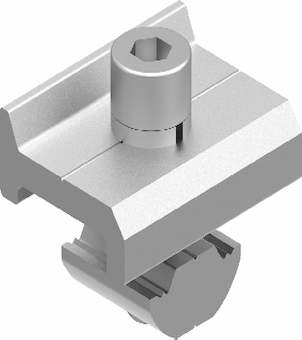

| Độ dày khung mô-đun từ 30–50 mm | Bộ kẹp điều chỉnh tiêu chuẩn ở giữa/cuối | Xác nhận việc kẹp chặt và tuân thủ các yêu cầu của nhà sản xuất mô-đun. |
| Lắp đặt mô-đun không khung | Bộ kẹp không khung | Xác nhận khả năng tương thích giữa phần cứng gắn không khung chuyên dụng và kẹp. |
| Lắp đặt mái nhà bằng bê tông hoặc kim loại | Bộ đế khay đối trọng/bảo vệ mái phù hợp | Kiểm tra kỹ khả năng tương thích với mái nhà và các chi tiết lắp đặt trước khi tiến hành lắp đặt. |
Cấu hình được chọn sẽ xác định các thành phần đỡ cần thiết, chiều dài thanh ray, số lượng kẹp và phương án cố định. Luôn sử dụng danh sách linh kiện và bản vẽ lắp đặt tương ứng khi lập báo giá dự án hoặc đơn đặt hàng.
Có thể xem xét lắp đặt tấm pin mặt trời trên mái bằng cho nhà kho, nhà máy, tòa nhà thương mại và nhà ở, nơi điều kiện mái và khả năng chịu lực của kết cấu cho phép lắp đặt hệ thống quang điện.
● Nhà kho và nhà máy: Bố trí các mô-đun xung quanh cửa sổ mái, thiết bị thông gió và đường bảo trì.
● Các tòa nhà thương mại: Phối hợp việc lắp đặt hệ thống với các dịch vụ trên mái nhà, cửa thoát nước và các yêu cầu về lối đi.
● Mái nhà bằng phẳng dân dụng: Chọn hướng và độ nghiêng của mô-đun sao cho phù hợp với diện tích mái hạn chế và bóng râm xung quanh.
Đối với mái kim loại dạng sóng đứng, hãy tìm hiểu Hệ thống lắp đặt mái kim loại dạng sóng đứng năng lượng mặt trời của chúng tôi.
TỔNG QUAN
Phù hợp hoàn hảo cả ở chế độ dọc và ngang.
Cấu tạo hoàn toàn bằng kim loại - không có cạnh sắc nhọn
Hệ thống quản lý cáp được tích hợp và bảo vệ hoàn toàn
Các linh kiện đa năng có thể được sử dụng cho nhiều hệ thống khác nhau.
Được chứng nhận bởi các tổ chức chính trong ngành.
